Инструкция по установке
комплекта для "выноса ног"

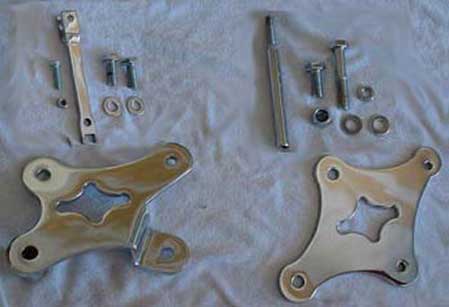

Полный комплект (разделенный на правую и левую часть)

Установка со стороны тормоза

  1. Отвинтить тормозную тягу от педали тормоза.
  2. Снять блок педаль-подножка с рамы.
  3. Привинтить пластину выноса двумя болтами из комплекта (Рис. 1).
Рис. 1
  1. Установить удлинитель из комплекта на тормозную тягу, закрепив болтом, как на Рис. 2.
Рис. 2
  1. Закрепить тормозную тягу на блок педаль-подножка болтом (Рис. 3). Установить весь блок на пластину и закрепить "родными" болтами.
Рис. 3
  1. Вся конструкция должна быть похожа на Рис. 4.
Рис. 4
  1. Опробовать педаль тормоза, включая "стопарь". Проверить надежность конструкции.

Установка со стороны сцепления

  1. Отвинтить два болта, придерживая конструкцию с педалью сцепления.
  2. Отвинтить прут переключения передач от рычага.
  3. Привинтить пластину выноса двумя болтами из комплекта (Рис. 5).
Рис. 5
  1. Закрепить удлинитель из комплекта к пруту переключения передач.
  2. Привинтить прут переключения передач к педали переключения (Рис. 6).
Рис. 6
  1. Установить подножку на пластину (Рис. 7).
Рис. 7
  1. Установить маленькую шайбу между педалью переключения передач и пластиной подножки (Рис. 8).
Рис. 8
  1. Закрепить контрольной гайкой с внешней стороны (Рис. 9).
Рис. 9
  1. Отрегулировать прут переключения передач под нужную высоту (вывинчивая прут переключения передач).
Выносы на Steed'е Андрея Ezhi

Установку проводил: Andrey Ezhi. Перевод на русский: Катя Petrucho
