люстра , рампа , оптика ( вопросы по подключению )

[akvaa165]

Ну вообще то её пихают в фару
Вот конкретно стоит на труше у парня!

[Demon]

akvaa165, а в стидовой фаре?

[Шерсть]

del

[pride]

Ну вообще то её пихают в фару
Вот конкретно стоит на труше у парня!

И как результаты?

[D.O.C.]

Приобрёл на днях, ради эксперимента диодку H1 китаяйцезайского производства - поржал - раза в четыре хуже штатной светит.
Про лампочку, в постах выше, слышал хорошие отзывы, но жаба давит за цену.
Про влезет или нет: говорят влазит норм, но пока сам не увижу как она в реальности светит, брать не хочу.

[Шерсть]

Собственно по какому варианту лучше всего подключать доп фары?
Вычисления:

Вариант 1:
Pсум ближний=35+35+55=125Вт
Pсум дальний=35+35+60=130Вт
I=P/U
Iсум ближний=10,42А
Iсум дальний=10,83А
1)Стоковый кабель не знаю какого сечения. И пока вопрос по кабелю остается открыт. Выдержит ли?
2)Предохранитель стоит на 10А в линии головного света. Могу заменить предохранитель на 15А и спать спокойно?

Вариант 2:
Pсум блжний=35+35=70вт
Pсум дальний=35+35=70вт
I=P/U
Iсум ближний=5,83А
Iсум дальний=5,83А
1)Провода как я понимаю можно использовать с сечением 1.00мм2. Согласно инфы с сайта.

[Bohdan]

Провод будет греться и на нем будет падать напряжение.

Добавлено спустя 1 минуту 16 секунд:
Отдельный провод класть нужно, через реле и пред на акб, на пульт выводишь обмотку реле после замка зажигания.

[Шерсть]

Провод будет греться и на нем будет падать напряжение.

Добавлено спустя 1 минуту 16 секунд:
Отдельный провод класть нужно, через реле и пред на акб, на пульт выводишь обмотку реле после замка зажигания.

Это ты про вариант 1? И какое реле тогда использовать (тип, маркировка или его название)?

Идею понял, спасибо. Буду мозговать, что придумаю выложу сюда)

[Bohdan]

12v.ru недорогие автошные реле на разный ток, бери с запасом в 2 раза по току.

Добавлено спустя 5 минут 58 секунд:
Например http://www.12v.ru/site.xp/052048055124055049050124.html

[Шерсть]

Bohdan
Спасибо.

Смотри я ведь могу взять "+" из коробки предохранителей? И там вроде есть свободные места и туда поставить предохранитель.

[Demon]

Шерстьтам есть свободные колодки но нет свободных клемм.

[Шерсть]

Bohdan
Спасибо огромное, разъяснил все на пальцах, попозже выложи рабочую схемку)

Рылся в релюхах, можно использовать такие http://www.12v.ru/site.xp/0520480551240 ... 52124.html уже с предохранителем. М?

[Bohdan]

Вполне можно.
Продублирую на скорую руку:
1. вариант если доп.пульт имеет трехконтактные кнопки но как выяснили они двухконтактные поэтому
2. вариант R1 включаем в разрыв точки D точки B,C включаем на родной пульт - ближний/дальний свет.
3. вариант два тумблера двухконтактные отдельно включать дальний и/или ближний не зависимо от штатного
.
.
.
N вариант...

[Шерсть]

Вроде бы разобрался.
Кнопки с лева на право:
1 - Включение и выключение питания на люстру (две фары 35/35w12v);
2 - Включение одновременно ближнего и дальнего света (под вопросом эта опция);
3 - Включение и выключение аварийной сигнализации (аварийки).

Решил использовать вместо двух 4х контактных реле одно 5ти контактное реле. Т.е. При включении люстры с 3х кнопочного пульта будет автоматом загораться ближний свет, питание не будет зависеть от ключа зажигания.

Как то-так.
Можно реализовать через ключ зажигания, просто добавив 4х контактное реле на провод "+12В к АКБ", тем самым разрешая/запрещая подачу питания. Но думаю не стоит этого делать, хотя может быть я не прав.)) (думаю все же это надо, от всяких там детишек и т.п. любителей потыкать кнопочки на чужом мотаке)

ps. Огромное спасибо Bohdan'у!

[Шерсть]

Делать было нечего, дело было вечером, допилил немного до желаемого.

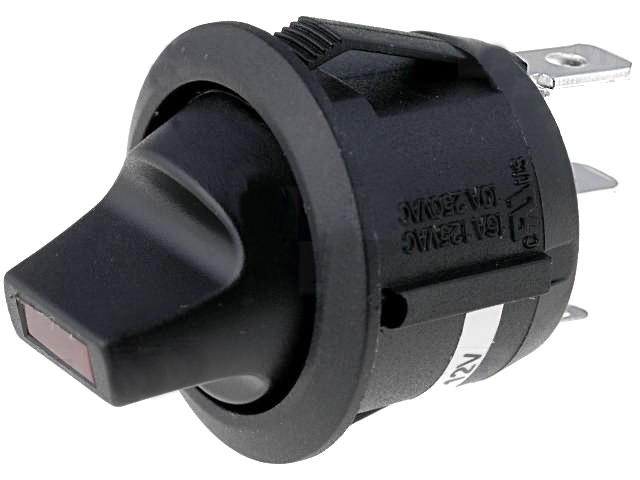

Кнопочки на замену стоковым в курякиновском пульте с нужными цветам светодиодов нашел, кому интересно R13-112-XXXX 14v 20A.

Для аварийки возможно и эта.

Можно еще купить защитные штучки на кнопки R13-112.

Осталось только купить кнопочки с нужным цветовым светодиодиком и прикуриватель.
И не спешно реализовывать на моте.

[pride]

Шерсть - в чем схему нарисовал?

[Шерсть]

Шерсть - в чем схему нарисовал?

Visio 2010

[Bohdan]

Мне нравится

[Mad Mike]

Circuit Maker так же рисует


Шерсть
где такие переключатели купил?

[Шерсть]

Circuit Maker так же рисует


Шерсть
где такие переключатели купил?

Еже не покупал, но вот думаю брать тут.

[Bohdan]

Ннне ждали?
итак, немного поразгребся с заботами и вот что мне едет (светодиодные матрицы и драйверы к ним уже лежат*ждут):
а пока это едет начинаю думать над формфактором корпуса который буду у токарей заказывать, - если есть мысли - помогайте

и да, в жоппе - там где диаметр 49.9мм, еще радиатор воткну или радиатором будет часть корпуса.

[Demon]

Ннне ждали?
итак, немного поразгребся с заботами и вот что мне едет (светодиодные матрицы и драйверы к ним уже лежат*ждут):
а пока это едет начинаю думать над формфактором корпуса который буду у токарей заказывать, - если есть мысли - помогайте

и да, в жоппе - там где диаметр 49.9мм, еще радиатор воткну или радиатором будет часть корпуса.

В чем моделил рефлектор?

[Bohdan]

Это из даташита, при копискрине обрезал параметры матрицы светодиодной но там как раз параметры моей матрицы, серия, только у меня мощность чуток выше.
А вообще, не помню точно где, толи у леддила толи у крии толи у крмпела (транзитом линк) для девелоперов были калькуляторы по освещенности и диаграммам направленности.


Кстати, можно использовать калькуляторы диаграмм направленности для СВЧ антенн.

Уточню - рефлектор стандартный едет, 6шт +4 крепежа для матриц, диаграммы как раз из его документации.
А вот корпус куда будет внедрен данный рефлектор пока обмозговываю...
Первое что приходит в голову - цилиндр д16т проточенный в "глухую трубу" и срез диагональный, повторяющий срез рефлектора, глухая часть будет служить радиатором для матрицы и основанием для рефлектора, снаружи декоративное оребрение (для красоты), возможно анодирование в черный цвет для лучшей теплоотдачи, пока не ясно представляю как "срез" закрыть стеклом что бы не заливало?...

[Mad Mike]

пока не ясно представляю как "срез" закрыть стеклом что бы не заливало?...

приклеить, не?

[Bohdan]

Придумал вариант, как сделаю - фото выложу ну или завтра эскиз, если время будет, начерчу. Один фиг токарям чертеж делать
