Светотехника

Фара

Разбор фары, снятие и установка лампы

В фаре Steed используется лампа типа "H4" 12 в - 60/55 Вт (дальний/ближний свет).

1. Отвинтите 2 винта крепления фары к корпусу.
2. Выньте фару из корпуса и отсоедините от разъема.
3. Снимите пылезащитный кожух.
4. Освободите лампу из зажима и выньте из фары.

Установка новой лампы производится в обратном порядке.

Для снятия корпуса фары с траверсы вместе с держателем:

1. Выньте фару из корпуса и отсоедините от разъема.
2. Отвинтите 2 гайки крепления держателя фары к траверсе.

Повышение продуктивности фары

Штатное освещение порой оказывается недостаточным. Есть несколько выходов из этой ситуации. Можно поставить дополнительные фары, установить ксеноновое оборудование. Самым же простым способом является замена штатной лампы на лампу с повышенной яркостью. Только не надо путать с лампами большей мощностью, увеличение мощности лампы чревато поломками в электрооборудовании. Речь идет о лампах "H4" с теми же характеристиками (12 в - 60/55 Вт), но дающими более качественный свет. Такие лампы предлагают некоторые производители, например, Philips или Osram.

Поворотники, задний фонарь, подсветка номера

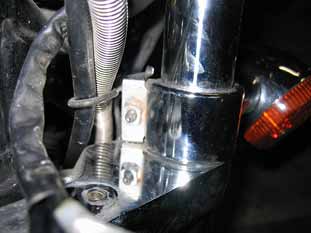

Снятие и установка передних поворотников

Для снятия передних поворотников:

1. Снимите крышки рулевой колонки.
2. Отсоедините контакты поворотников от блока контактов.
3. Освободите кабели поворотников из направляющих.
4. Отвинтите винты крепления поворотников к вилке.

Установка производится в обратном порядке.

Габаритные огни

Многие владельцы "Коней" возможно даже не в курсе, что светотехника на Steed включает в себя передние габаритные огни, реализованные второй спиралью в лампах сигналов поворота. Это связано с тем, что во многих странах габаритные огни на мотоциклах запрещены, и владельцы их отключают. В лучшем случае делается это отсоединением проводов на блоке контактов под крышками рулевой колонки. Если у вас не горят габариты, снимите крышки и проверьте контакты!

Снятие и установка задних поворотников

Для снятия задних поворотников:

1. Снимите заднее крыло.
2. Отсоедините контакты поворотников от блоков контактов.
3. Освободите кабели поворотников из зажимов и направляющих.
4. Отвинтите винты крепления поворотников к подрамнику.

Установка производится в обратном порядке.

Снятие и установка заднего фонаря

Для снятия заднего фонаря:

1. Снимите седло.
2. Отсоедините контакты заднего фонаря от блока контактов.
3. Освободите кабель заднего фонаря из зажимов и направляющих.
4. Отвинтите два винта снизу крыла и снимите задний фонарь.

Установка производится в обратном порядке.

Замена ламп в поворотниках и заднем фонаре

1. Отвинтите два винта и снимите рассеиватель.
2. Надавив на лампу, поверните ее против часовой стрелки и выньте.

Установка производится в обратном порядке.

В передних поворотниках Steed используются лампы типа "P21/5W" 12 в - 21/5 Вт (сигнал поворота/габаритный свет).

В задних поворотниках Steed используются лампы типа "P21W" 12 в - 21 Вт.

В заднем фонаре Steed используются 2 лампы "P21/5W" 12 в - 21/5 Вт (стоп-сигнал/задний свет). В руководстве указана маркировка "12 в - 32/3CP", но использование этих ламп проверено и допустимо.

Установка тюнингового заднего фонаря: решение проблемы с "массой"

Зачастую у тюнинговой светотехники (в отличие от штатной) отсутствует отдельный провод с контактом на "массу". Это обусловлено тем, что "масса" выводится через металлический корпус устройства на раму мотоцикла. Но в случае с задним фонарем ситуация усложняется тем, что крепится он на пластмассовое заднее крыло, и контакта его корпуса с рамой не происходит. В любом случае придется каким-то образом отводить от корпуса фонаря провод, так почему бы не сделать это "красиво" и использовать штатный провод и разъем в блоке контактов? Остается придумать, как осуществить контакт другого конца этого провода в корпусе фонаря. К сожалению, припаять его к корпусу скорее всего не удастся. Как вариант, можно просверлить внутри корпуса неглубокое отверстие, нарезать в нем резьбу и привинтить контакт.

Снятие и установка фонаря подсветки номера

В фонаре подсветки номерного знака Steed используется лампа "12 в - 4CP".

Для снятия фонаря подсветки номера и замены лампы:

1. Отвинтите 3 гайки, 2 винта, снимите скобу и отсоедините пластину крепления номера от подрамника.
2. Отвинтите 2 гайки с внутренней стороны фонаря подсветки номера и снимите рассеиватель.
3. Надавив на лампу, поверните ее против часовой стрелки и выньте.

Установка производится в обратном порядке.
